綜合管廊環境監控系統
發布時間:2023-01-25瀏覽次數:559

綜合管廊環境監控系統主要對綜合管廊內氣體、溫濕度、液位等參數進行監測和異常報警。對綜合管廊內氧氣、甲烷、一氧化碳、硫化氫等氣體濃度進行實時監測,保證綜合管廊的環境安全;對綜合管廊內環境溫度、濕度進行實時監測,同時可聯動風機控制單元,為綜合管廊內設備營造一個健康的運行環境;對綜合管廊內集水井液位進行實時監測,同時可聯動水泵控制單元,保障綜合管廊內設備安全運行。

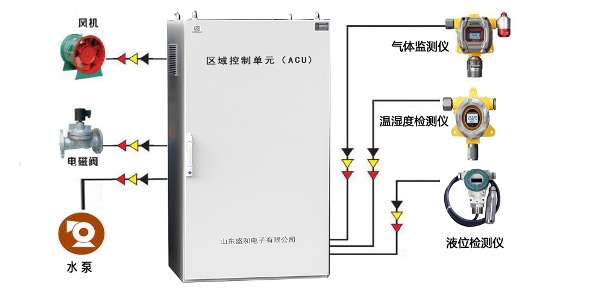

設置在綜合管理平臺的環境監控主機和管理軟件,可同時連接并管理多臺區域控制單元(ACU),實時在線監測,記錄各傳感設備狀態數據,并利用診斷系統對設備的運行狀態進行分析判斷。當現場環境異常時,系統快速采集、處理故障數據,同時完成在線計算、存儲、統計、報警、分析報表和數據遠傳等功能。

綜合管廊環境監控系統通過環境監控單元將氣體含量(含氧氣、甲烷、一氧化碳、硫化氫)、溫濕度和集水井水位情況等上傳到監控中心,同時對綜合管廊內通風設備等進行狀態監測和控制,設備控制可采用自動或就地手動控制方式。


1.主要功能

(1)系統實時監測綜合管廊內的氧氣、甲烷、一氧化碳、硫化氫等氣體含量。當綜合管廊內含氧量過低(低于18%)、甲烷濃度過高(高于25%LEL)、硫化氫濃度過高(高于7ppm)、一氧化碳濃度過高(高于30ppm)時,監控系統進行報警,并可聯動啟動風機強制換氣,保障人員和綜合管廊內設備安全。

(2)系統實時監測綜合管廊內溫度、濕度狀況,當綜合管廊內溫度(超過40℃)、濕度過高(超過90%RH),監控系統進行報警,并可聯動啟動風機,強制換氣。

(3)系統實時監測綜合管廊內集水井水位超限信號,并根據水位超限信息進行水泵控制操作,即當水位超過設定標準時立刻啟動或者停止水泵。

(4)系統具備環境參量超標自動告警功能,并通過監控平臺以圖形、語音、短信等方式進行報警與通知相關人員。

(5)在主要出入口處,設置LED顯示屏,實時顯示管廊內各種氣體濃度以及溫濕度情況,對于是否適合人員進入進行警示,同時進行語音播報。

2.系統構成


綜合管廊環境監控系統由環境監控系統軟件、氣體探測器(一氧化碳、硫化氫、氧氣、甲烷)、溫濕度傳感器、系統成套配件等組成。

環境監控軟件具備環境狀態參數接入和報警三級配置功能,可人機界面上以狀態列表和專題圖等方式對所管轄通道環境參量監測參量的實時狀態數據進行展示,可提供事件順序記錄、周期采樣、變化存儲等數據記錄存儲功能和歷史數據查詢功能,可進行協議數據轉發功能。
